一、产品介绍
锐捷网络Newton 18000系列（以下简称RG-N18000系列）交换机是锐捷网络面向云架构网络设计的核心交换机，是业界首个同时支持云数据中心特性和云园区网特性，实现云架构网络融合、虚拟
化、灵活部署的新一代云架构网络核心交换机。
RG-N18000系列交换机是基于矩阵分离，CLOS 架构，支持大缓存的新一代网络核心交换机。其采用先进的软硬件架构设计，是目前全球最高配置的核心交换机之一；先进的CLOS多级多平面交换架构，提供持续的带宽升级能力和业务支撑能力；单槽位支持高达960Gbps的转发能力，单机箱可支持96个100GE、288个40GE或者1152个10GE全线速
接口。
RG-N18000系列提供RG-N18014、RG-N18010 两个产品形态，能够适应不同网络 规模的端口密度和性能要求，为云架构网络建设提供有力的设备保障，可以根据业务需要部署在数据
中心、城域网、园区网或数据中心与园区网融合的场景。
二、产品型号

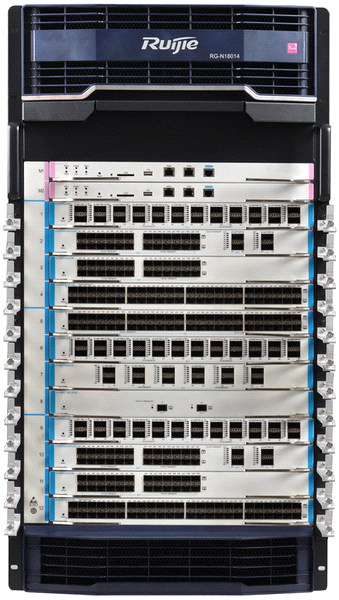

图1 RG-N18014

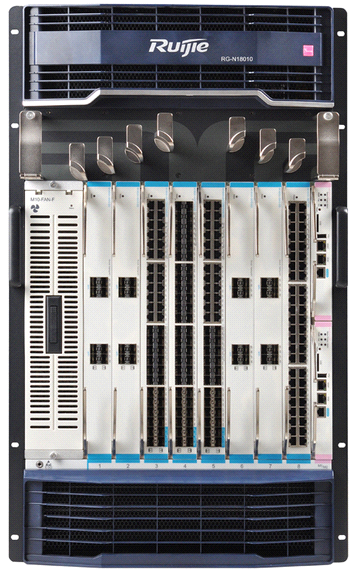

图2
RG-N18010
三、产品参数
|
技术参数 |
参数描述 |
||
|
产品型号 |
RG-N18010 |
RG-N18014 |
|
|
模块插槽 |
10个（2个用于管理引擎模块） |
14个（2个用于管理引擎模块） |
|
|
交换容量 |
32Tbps/64Tbps |
48Tbps/96Tbps |
|
|
包转发速率 |
11,520Mpps/14,400Mpps |
17,280Mpps/21,600Mpps |
|
|
数据中心融合网络特性 |
支持增强以太网特性（DCB）： 802.1Qbb:
Priority-based Flow Control (PFC) ，基于优先级的流控 802.1Qaz:
Enhanced Transmission Selection (ETS and DCBX)，增强传输选择 802.1Qau:
Congestion Notification (CN/QCN)，拥塞通告 支持统一交换特性：FCoE（Fibre
Channel over Ethernet） |
||
|
设备虚拟化 |
支持VSU3.0(Virtual
Switch Unit,虚拟交换单元) 支持VSD(Virtual
Switch Device,虚拟交换设备) |
||
|
网络虚拟化 |
支持TRILL 透明交换网络 支持L2-GRE |
||
|
边缘虚拟交换 |
支持VEPA（虚拟以太网端口聚合） 支持虚拟机策略自动迁移 |
||
|
SDN |
支持OpenFlow
1.3 |
||
|
L2 特性 |
支持Jumbo
Frame 支持802.1Q 支持STP、RSTP、MSTP 支持Super
VLAN 支持GVRP 支持QinQ、灵活QinQ 支持LLDP |
||
|
统一网关 |
整机支持100K
IPv4和IPv6双栈用户同时在线 |
||
|
IPv4 特性 |
支持静态路由、RIP、OSPF、IS-IS、BGP4 支持VRRP 支持等价路由 支持策略路由 支持GRE隧道 |
||
|
IPv6 特性 |
支持静态路由OSPFv3、BGP4+、IS-ISv6、MLDv1/v2 支持VRRPv3 支持等价路由 支持策略路由 支持手工隧道、自动隧道、ISATAP隧道、支持GRE隧道等 |
||
|
组播 |
支持IGMP
v1,v2,v3 支持IGMP
Snooping 支持IGMP
Proxy 支持PIM-DM、PIM-SM、PIM-SSM等组播路由协议 支持MLD 支持组播静态路由 |
||
|
MPLS |
支持MPLS转发 支持MPLS
VPN/VPLS 支持VPWS |
||
|
ACL |
支持标准、扩展、专家级ACL 支持ACL
80 支持IPv6
ACL |
||
|
QOS |
支持802.1p 支持SP、WRR、DRR、SP+WRR、SP+DRR等队列调度机制 支持RED/WRED 支持基于出端口/入端口的限速 支持HQoS |
||
|
可靠性 |
独立的交换网板与独立的主控板设计，实现转发与控制平面完全分离 主控板支持1+1冗余备份 交换网板支持N+1冗余备份 电源、风扇支持N+M冗余备份 背板无源设计，避免单点故障 各组件支持热插拔 支持热补丁功能，可在线进行补丁升级 支持ISSU 支持GR
for OSPF/IS-IS/BGP/ 支持BFD
for VRRP/OSPF/BGP4/ISIS/ISISv6/MPLS/静态路由等 支持独立PoE电源槽供电，防止因POE供电而影响其他业务模块供电稳定性 |
||
|
安全性 |
支持NFPP（基础安全保护策略） 支持CPP（CPU保护） 支持DAI，端口安全，IP
Source Guard 支持802.1x 支持Portal认证、支持RADIUS和TACACS+用户登录认证 支持uRPF 支持登录认证、口令安全 支持支持未知组播不送CPU、支持未知单播抑制 支持SSHv2，为用户登录提供安全加密通道 |
||
|
管理性 |
支持Console/AUX
Modem/Telnet/SSH2.0 命令行配置 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP
V1/V2c/V3 支持RMON 支持NTP时钟 支持故障后报警和自恢复 支持系统工作日志 支持IPFIX流量分析 硬件支持DCMI（国际标准数据中心管理接口），可实现远程对设备上/下电、复位、状态监控等操作 |
||
|
尺寸（宽x深x高）(mm) |
442 x
836 x 797.3 (18U) |
442 x
814 x 886.2(20U) |
|
|
电源 |
RG-PA1600I：90-180V~1200W；180-264V~
1600W RG-PA600I：90-180V~
600W；180-264V~ 600W RG-PD1600I：-40VDC-75VDC
~1400W RG-PD600I：-40VDC-75VDC
~600W RG-PA1600I-P：90-180V~1200W；180-264V~
1600W |
||
|
MTBF |
>
200,000 hours |
||
|
温度 |
工作温度：0℃ 到 50℃ 存储温度：-40℃ 到 70℃ |
||
|
湿度 |
工作湿度：10% 到 90%
RH（无冷凝） 存储湿度：5% 到 95%
RH |
||
|
工作高度/海拔 |
-500~5000M |
||
四、典型组网环境

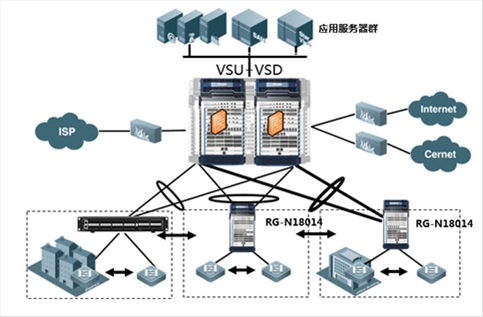

大型园区网核心解决方案
图3 大型园区网核心解决方案

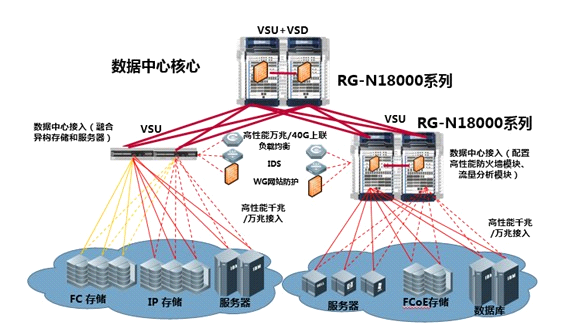

大型数据中心网络核心解决方案
图4 大型数据中心网络核心解决方案

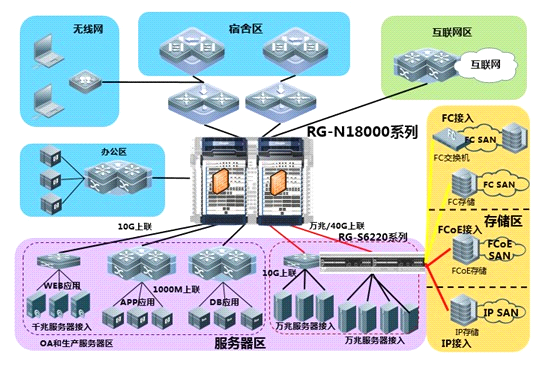

大型园区网&数据中心网络核心解决方案
图5 大型园区网&数据中心网络核心解决方案

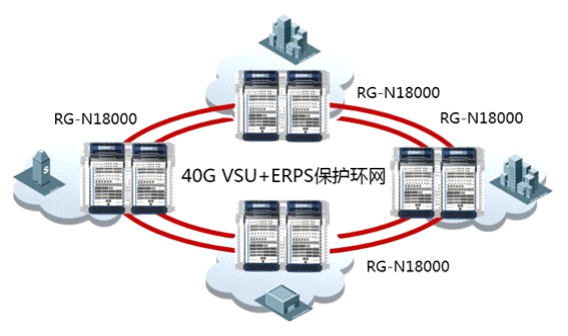

大型城域网核心解决方案
图6 大型城域网核心解决方案
五、板卡及其他组件
1、主机箱及管理引擎
根据产品具体型号选择需配置的主机箱及主控引擎。
|
型号 |
描述 |
|
RG-N1800系列主机箱及管理引擎 |
|
|
RG-N18014 |
14槽机箱（未配置电源），配置风扇 |
|
RG-N18010 |
10槽机箱（未配置电源），配置风扇 |
|
M18014-CM II |
N18014 二代主控引擎 |
|
M18014-CM |
N18014主控引擎 |
|
M18010-CM II |
N18010 二代主控引擎 |
|
M18010-CM |
N18010主控引擎 |
2、电源配置
至少选择一个电源，可选择双电源冗余，请根据设备供电需求选择电源模块。
|
型号 |
描述 |
|
RG-PA600I |
RG-N18000系列通用电源模块（可以冗余，交流，600W,
10A） |
|
RG-PD600I |
RG-N18000系列通用电源模块（可以冗余，直流，600W） |
|
RG-PA1600I |
RG-N18000系列通用电源模块（可以冗余，交流，1600W,
16A） |
|
RG-PD1600I |
RG-N18000系列通用电源模块（可以冗余，直流，1400W） |
|
RG-PA1600I-P |
RG-N18010 POE电源模块（可以冗余，交流，1600W,
16A） |
3、交换网板
至少选择一块交换网板，为了保证网板的冗余，建议至少选择两块。若机箱上无交换网板或者交换网板无法识别会导致系统无法进入。
|
型号 |
描述 |
|
M18014-FE-D III |
N18014交换网板III |
|
M18014-FE-D I |
N18014交换网板I |
|
M18010-FE-D III |
N18010交换网板III |
|
M18010-FE-D I |
N18010交换网板I |
|
M18014-FE-C II |
N18014交换网板II |
|
M18014-FE-C |
N18014交换网板I |
|
M18010-FE-C III |
N18010交换网板III |
|
M18010-FE-C I |
N18010交换网板I |
4、主机线卡
根据具体情况选择主机线卡。
|
型号 |
描述 |
|
商业级线卡 |
|
|
M18000-44SFP4XS-ED |
44端口千兆以太网光口(SFP,LC)+4端口万兆以太网光接口板
(SFP+,LC) |
|
M18000-44SFP4XS-EF |
44端口千兆以太网光口(SFP,LC)+4端口万兆以太网光接口板
(SFP+,LC) |
|
M18000-48GT-ED |
48端口千兆以太网电接口板(RJ45) |
|
M18000-48GT-EF |
48端口千兆以太网电接口板(RJ45) |
|
M18000-48GT-P-ED |
48端口千兆POE以太网电接口板(RJ45) |
|
M18000 -24GT20SFP4XS-ED |
24端口千兆以太网电接口板(RJ45)+20端口千兆以太网光口(SFP,LC)+4端口万兆以太网光口(SFP+,LC) |
|
M18000-08XS-ED |
8端口万兆以太网光口(SFP+,LC) |
|
M18000-08XS-EF |
8端口万兆以太网光口(SFP+,LC) |
|
数据中心级线卡 |
|
|
M18000-48XS-DB |
48端口万兆以太网光口(SFP+,LC) |
|
M18000-24QXS-DB |
24端口40G以太网光口(QSFP+,MPO) |
|
M18000-12QXS-DB |
12端口40G以太网光口(QSFP+,MPO) |
|
M18000-24XS4QXS-DB |
24端口万兆以太网光口(SFP+,LC)+4端口40G以太网光接口板
(QSFP+,MPO) |
|
运营商级线卡，支持大缓存 |
|
|
M18000-40XS-CB |
40端口万兆以太网光口(SFP+,LC) |
|
M18000-10QXS-CB |
10端口40G以太网光口(QSFP+,MPO) |
|
M18000-24QXS-CB |
24端口40G以太网光口(QSFP+,MPO) |
|
M18000-16XS-CB |
16端口万兆以太网光口(SFP+,LC) |
|
M18000-16XT-CB |
16端口万兆以太网电口(RJ45) |
|
M18000-44SFP4XS-CB |
44端口千兆以太网光口(SFP,LC)+4端口万兆以太网光接口板
(SFP+,LC) |
|
M18000-04CFP2-CB |
4端口100G以太网光口 |
|
安全多业务模块 |
|
|
RG-WALL 1600-B-ED |
防火墙业务模块 |
5、光模块选配信息
|
型号 |
描述 |
|
Mini-GBIC-SX |
1000BASE-SX mini GBIC转换模块（850nm） |
|
Mini-GBIC-LX |
1000BASE-LX mini GBIC转换模块（1310nm） |
|
Mini-GBIC-GT |
1000BASE-GT mini GBIC转换模块 |
|
Mini-GBIC-LH40 |
1000BASE-LH mini GBIC转换模块（1310nm），40km |
|
Mini-GBIC-ZX50 |
1000BASE-ZX mini GBIC转换模块（1550nm），50km |
|
Mini-GBIC-ZX80 |
1000BASE-ZX mini GBIC转换模块（1550nm），80km |
|
Mini-GBIC-ZX100 |
1000BASE-ZX mini GBIC转换模块（1550nm），100km |
|
XG-SFP-CU1M |
万兆SFP+接口电缆，长度1米，包含一根线缆+两个接口模块 |
|
XG-SFP-CU3M |
万兆SFP+接口电缆，长度3米，包含一根线缆+两个接口模块 |
|
XG-SFP-SR-MM850 |
万兆SR光模块（300米），适用SFP+接口 |
|
XG-SFP-LR-SM1310 |
万兆LR光模块（10公里），适用SFP+接口 |
|
XG-SFP-ER-SM1550 |
万兆ER光模块（40公里），适用SFP+接口 |
|
XG-SFP-ZR-SM1550 |
万兆LC光模块（80公里），适用SFP+接口 |
|
40G-QSFP-STACK3M |
40G 铜缆连接线，适用于QSFP+接口，长度3M |
|
40G-QSFP-SR-MM850 |
40G SR光模块，适用QSFP+接口（配合OM3/OM4型MPO光
纤，8芯/12芯，波长850nm，使用OM3型光纤时传输距离为100 米，使用OM4型光纤时传输距离为150米） |
|
40G-QSFP-LR4-SM1310 |
40G LR单模光模块，适用QSFP+接口，最大传输距离为10km
（需配备LC型光纤，2芯，波长1310nm） |
