01 基础介绍

2、光纤类型：按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。

MMF（Multi Mode Fiber，多模光纤），纤芯较粗，可传多种模式的光。但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。多模光纤的传输距离还与其传输速率、芯径、模式带宽相关。

SMF（Single Mode Fiber，单模光纤)，纤芯较细，只能传一种模式的光。因此，其模间色散很小，适用于远程通讯。

3、光纤连接器：光纤通过光纤连接器连接，形成光纤跳线。光纤跳线通过光纤连接器与光模块连接在一起，从而实现了光通道间的可拆式连接，使光系统的调测与维护更为方便。40G QSFP+光纤连接器的种类较多，需根据光模块接口类型进行选择，40G QSFP+光纤连接器常见的有如下几种：

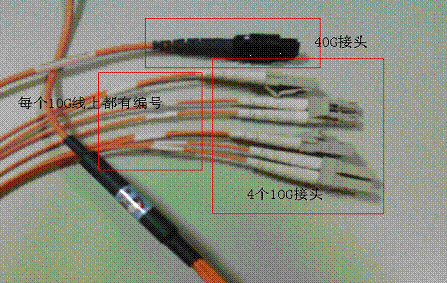

1）适用于40G-QSFP-SR-MM850光模块的光纤跳线：

我司此模块只兼容使用母头多模MPO接口，MPO耦合端面为PC或UPC的光纤跳线，芯纤要求为多模，可使用1*12通道，推荐用只布署tx1-tx4、rx1-rx4共8条多模纤芯的1*12 MPO光纤跳线。

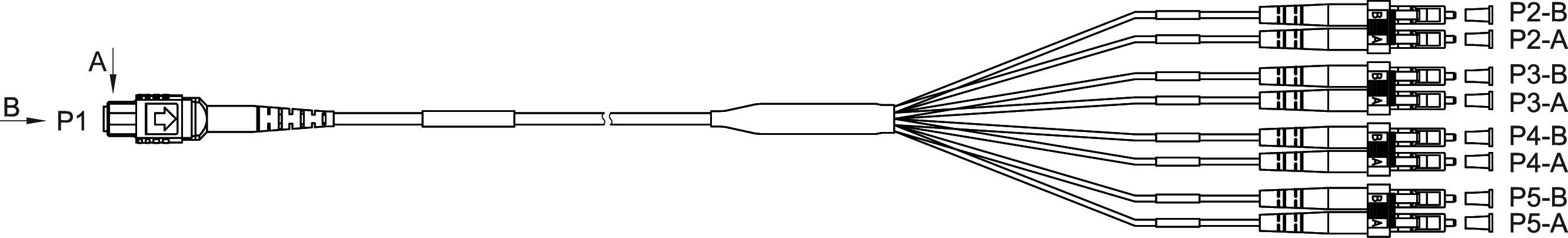

关于MPO结构如下：

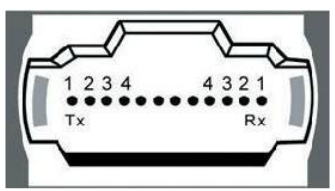

图：单列12路MPO连接器

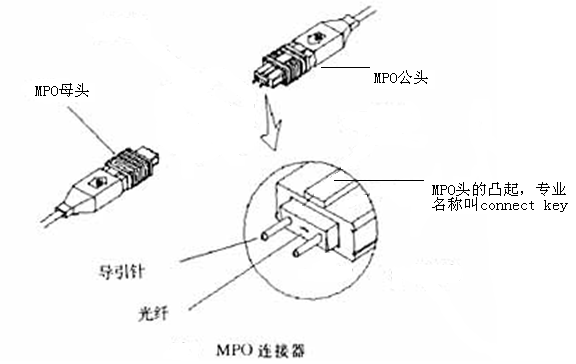

图：公头MPO和母头MPO示意图

我司光模块只使用了上图：“图：公头MPO和母头MPO示意图”所示的左边4路tx和右边4路rx，中间4路未使用。
MPO连接器根据有无引导针，分为公头MPO和母头MPO，参见上图：“图：公头MPO和母头MPO示意图”

2）适用于40G-QSFP-LR4-PSM-SM1310光模块的光纤跳线：

我司此模块只兼容使用母头单模MPO接口，MPO耦合端面为APC的光纤跳线，芯纤要求为单模，可使用1*12通道，推荐用只布署tx1-tx4、rx1-rx4共8条单模纤芯的1*12 MPO光纤跳线。

单模MPO和多模MPO的区别：

MPO端面耦合有多种方式，PC是紧密接触（physical contact)，根据回波损耗的不同，可分为PC, SPC，UPC和APC。PC, SPC、UPC和APC工业标准规定的回波损耗分别为-35dB, -40dB、-50dB和-60dB。PC, SPC和UPC的光纤端面都是平面的，差别在磨的质量，导致回波损耗不同。APC则完全不同，它的端面被磨成一个8度角，以减小回波损耗。
APC端面只能与APC相连接。APC连接器通常是绿色的，而且人眼就能看到光纤端面的倾斜。
单模MPO的耦合端面为APC，如下图“图：单模MPO”所示；多模MPO的耦合端面为PC或UPC，如下图“图：多模MPO”所示。
图：单模MPO 图：多模MPO

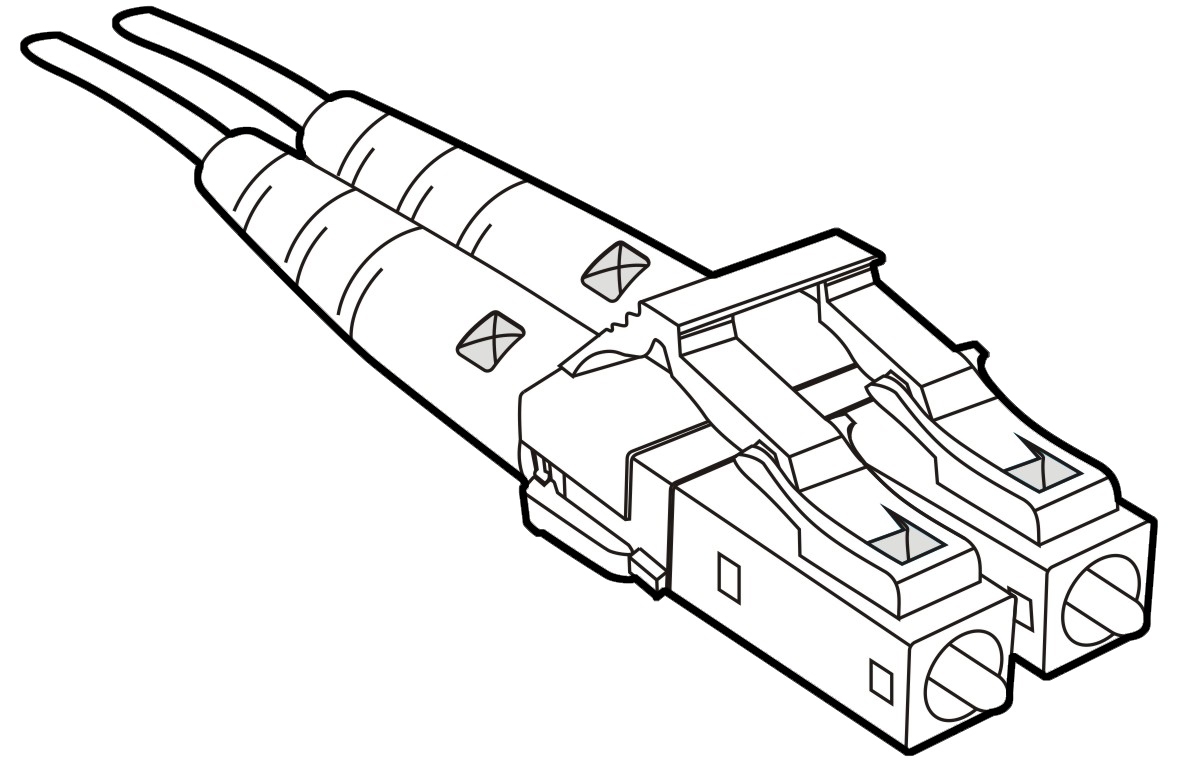

3）适用于40G-QSFP-LR4-SM1310光模块的双LC接口光纤跳线：如下图”图：双LC接口光纤跳线“所示

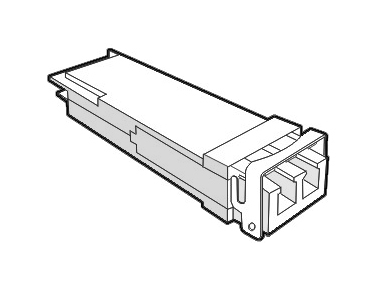

& 外观示意图仅供参考，不同型号的模块的外观以实物为准。
