一、产品介绍：
RG-S6220系列交换机是锐捷网络在国内率先推出的面向融合FC/FCoE/IP网络的全万兆云计算特性数据中心交换机。
围绕数据中心与云计算网络虚拟化的趋势，RG-S6220系列交换机采用业界领先的VSU 2.0（Virtual Switch Unit，虚拟交换单元）虚拟化技术将多台物理设备虚拟化为一台逻辑设备，大幅简化网络结构，提高设备可靠性。RG-S6220系列支持数据中心边缘虚拟交换VEPA、虚拟机发现及安全策略自动迁移等下一代数据中心虚拟化特性。硬件支持IPv4/IPv6双协议栈多层线速交换和功能特性，并为IPv6网络之间的通信提供丰富的Tunnel技术，可灵活应用于纯IPv4网络、纯IPv6网络、IPv4到IPv6共存的网络，满足当前网络从IPv4向IPv6过渡的需要。
同时，伴随着数据中心融合网络的趋势，RG-S6220系列可为服务器提供FC（Fibre Channel）与FCoE（Fibre Channel
over Ethernet）接入和以太网接入服务，同时为传统IP SAN用户提供无损以太网传输，增加IP SAN的可靠性，并且帮助用户轻松整合异构的存储网和数据网，减少数据中心建设成本和复杂性。
RG-S6220系列交换机支持非常丰富的接口形态和扩展方式，可提供48口万兆光口+4口40G光口，48口万兆电口+4口40G光口，以及24口万兆光口+2个扩展槽。在RG-S6220-24XS交换机上，可扩展2口40G模块，或8口FC
8/4/2Gbps自协商模块，或12口万兆光模块，或8口万兆电模块，使您可以非常灵活的组建数据中心网络。
RG-S6220系列数据中心交换机可为超大型数据中心服务器接入、中小型数据中心网络的汇聚或核心、大型园区网汇聚、中小型网络核心提供高性能、完善的端到端服务质量、丰富的下一代数据中心虚拟化特性，最大化满足“无阻塞交换、统一交换、虚拟化交换、透明交换、绿色交换”的下一代数据中心组网需求。
二、产品型号：
图2-1 RG-S6220-48XS4QXS
图2-2 RG-S6220-48XT4QXS
图2-3
RG-S6220-24XS
三、产品参数：
|
技术参数 |
参数描述 |
|||
|
产品型号 |
RG-S6220-48XS4QXS |
RG-S6220-48XT4QXS |
RG-S6220-24XS |
|
|
固化端口 |
固化48个万兆SFP+端口，4个40G QSFP+端口，序号1~8端口可复用为FC接口 |
固化48个万兆10G BASE-T端口，4个40G QSFP+端口 |
固化24个万兆SFP+端口 |
|
|
扩展模块 |
无端口扩展槽 2个电源模块插槽 4个风扇模块插槽 |
无端口扩展槽 2个电源模块插槽 4个风扇模块插槽 |
2个端口扩展槽，可扩展： 2端口QSFP+ 40G模块 8端口FC模块 12端口SFP+万兆光模块 8端口10GBASE-T万兆电模块 2个电源模块插槽 4个风扇模块插槽 |
|
|
管理口 |
1个Console 端口 1个MGMT端口（支持10/100/1000M
Base-T带外管理功能） 1个USB端口，符合USB2.0的标准 |
|||
|
交换容量 |
1.28T |
|||
|
包转发速率 |
960Mpps |
|||
|
802.1q VLAN |
4K |
|||
|
下一代数据中心特性 |
DCB特性（增强以太网）： 802.1Qbb:
Priority-based Flow Control (PFC) ，基于优先级的流控。 802.1Qaz:
Enhanced Transmission Selection (ETS and DCBX)，增强传输选择 802.1Qau:
Congestion Notification (CN/QCN)，拥塞通告 统一交换特性： FCoE（Fibre Channel over Ethernet），FC（Fibre
Channel） 云计算与虚拟化特性：802.1Qbg(边缘虚拟交换)，VEPA（虚拟以太网端口聚合），VSU（虚拟交换单元），TRILL（多链接半透明互联） |
|||
|
L2协议 |
IEEE802.3（10Base-T）、IEEE802.3u（100Base-T）、IEEE802.3z（1000Base-X） 、IEEE802.3ab（1000Base-T）、IEEE802.3ae（10GBase）、IEEE802.3an（10GBase-T）、IEEE802.3ak、IEEE802.3an
、IEEE802.3x、IEEE802.3ad（链路聚合）、IEEE802.1p、IEEE802.1x、IEEE802.1Q、IEEE802.1D（STP）、IEEE802.1w（RSTP）、IEEE802.1s（MSTP）、IGMP
Snooping 、Jumbo Frame(9Kbytes)、IEEE802.1ad（QinQ、灵活QinQ）、GVRP |
|||
|
L3协议（IPv4） |
BGP4、OSPFv2、RIPv1、RIPv2、MBGP、LPM Routing、Policy-based
Routing、Route-policy、ECMP、VRRP、IGMP v1/v2/v3、DVMRP、PIM-SSM/SM/DM、MSDP、Any-RP |
|||
|
IPv6基础协议 |
ND（邻居发现）、ICMPv6、Path
MTU Discovery、DNSv6、DHCPv6、ICMPv6、ICMPv6重定向、ACLv6、TCP/UDP for IPv6、SNMP
v6、Ping /Traceroute v6、IPv6
RADIUS、Telnet/SSH v6、FTP/TFTP v6、NTP
v6、IPv6 MIB support for SNMP、VRRP for IPv6、IPv6
QoS |
|||
|
IPv6特性 |
静态路由、等价路由、策略路由、OSPFV3、RIPng、BGP4+、MLDv1/v2、PIM-SMv6、手工隧道、自动隧道、IPv4 over IPv6隧道、ISATAP隧道等 |
|||
|
QoS |
支持IP Precedence、802.1P、DSCP、TOS等EXP优先级映射，支持ACL流分类，支持优先级标记Mark/Remark，支持SP、WRR、DRR、SP+WRR、SP+DRR等多种队列调度机制 |
|||
|
高可靠设计 |
支持VSU（虚拟化技术，将多台设备虚拟成1台）、支持GR
for RIP/OSPF/BGP等路由协议、支持ERPS（G.8032）、支持REUP双链路快速切换技术、支持RLDP单向链路检测技术、支持TPP（拓扑保护技术）、支持电源1+1冗余备份、风扇采用冗余设计、所有单板和电源模块支持热插拔功能 |
|||
|
安全功能 |
NFPP（基础安全保护策略）、CPP（CPU保护）、防DDOS攻击、非法数据包检测、数据加密、防源IP欺骗、防IP扫描、支持Radius/TACACS、支持基于标准、扩展、VLAN 的IPv4/v6ACL报文过滤、支持OSPF、RIPv2
及BGPv4 报文的明文及MD5密文认证、支持受限的IP地址的Telnet的登录和口令机制、uRPF、支持广播报文抑制、DHCP Snooping、防网关ARP欺骗、ARP Check |
|||
|
管理方式 |
SNMP
v1/v2/v3、Telnet、Console、MGMT、WEB、RMON、SSHv1/v2、FTP/TFTP文件上下载管理、支持NTP时钟、支持Syslog、支持SPAN/RSPAN |
|||
|
其它协议 |
DHCP Client、DHCP Relay、DHCP
Server、DNS Client、UDP relay、ARP
Proxy、Syslog |
|||
|
尺寸(height x width x
depth) |
44.0x 440x 420mm （1U高度） |
44.0 x 440 x 500mm （1U高度） |
44.0 x 440 x 480mm （1U高度） |
|
|
工作温度 |
0 to 50°C |
|||
|
重量 |
<15 kg （包含电源与风扇） |
|||
|
最大功率 |
<360W |
|||
|
输入电压 |
100VAC~240VAC，50~60Hz 260VDC~280VDC |
|||
四、典型组网环境:

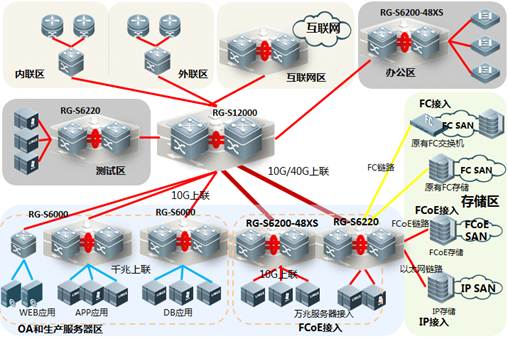

大型高性能数据中心解决方案（FC/FCoE/iSCSI存储统一接入）
图4-1 大型高性能数据中心解决方案

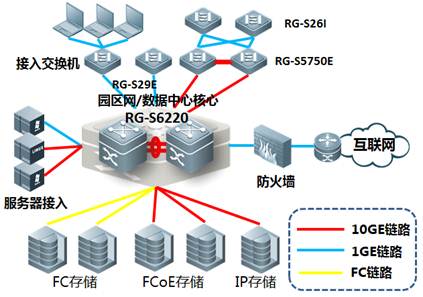

中小型数据中心及园区网核心
图4-2 中小型数据中心及园区网核心
五、板卡及其他组件:
1、主机、扩展卡、风扇、电源模块
|
型号 |
描述 |
|
RG-S6220-48XS4QXS |
固化48个万兆SFP+端口，4个40G QSFP+端口，序号1~8端口可复用为FC接口 |
|
RG-S6220-48XT4QXS |
固化48个万兆10G BASE-T端口，4个40G QSFP+端口 |
|
RG-S6220-24XS |
固化24个万兆SFP+端口，2个端口扩展槽 |
|
M6220-12XS |
扩展模块，提供12个SFP+接口 |
|
M6220-08XT |
扩展模块，提供8个10G BASE-T接口 |
|
M6220-02QXS |
扩展模块，提供2个40G QSFP+接口 |
|
M6220-08FC |
扩展模块，提供8个FC 8/4/2Gbps自协商端口 |
|
M6220-FAN-F |
风扇模块（前后风道），最少配置3个风扇，最多4个风扇，可实现3+1冗余 |
|
RG-M6220-AC460E-F |
电源模块（前后风道），最少配置1个电源，最多2个电源，可实现1+1冗余 |
2、40G及万兆光模块选配信息
|
型号 |
描述 |
|
40G-QSFP-SR-MM850 |
40G SR光模块，适用QSFP+接口（OM3/OM4型MPO光纤，8芯，波长850nm，使用OM3型光纤传输距离为100米，使用OM4型光纤传输距离为150米） |
|
40G-QSFP-LR4
SM1310 |
40G LR单模光模块，适用于QSFP接口，波长1264nm-1337nm，最大传输距离10KM （适用于单模LC接口光纤，2芯） |
|
XG-SFP-SR-MM850 |
万兆SR光模块（300米），适用SFP+接口 |
|
XG-SFP-LR-SM1310 |
万兆LR光模块（10公里），适用SFP+接口 |
3、40G及万兆铜缆选配信息
|
型号 |
描述 |
|
40G-QSFP-STACK3M |
40G 铜缆连接线，适用于QSFP+接口，长度3M |
|
XG-SFP-CU1M |
SFP+电缆1米，包含一根线缆+两个模块 |
|
XG-SFP-CU3M |
SFP+电缆3米，包含一根线缆+两个模块 |
|
XG-SFP-CU5M |
SFP+电缆5米，包含一根线缆+两个模块 |
