一、组网需求

如下图所示，RG-WALL以远程用户接入方式建立SSL VPN隧道，保证客户机器与内部服务器之间的通信。

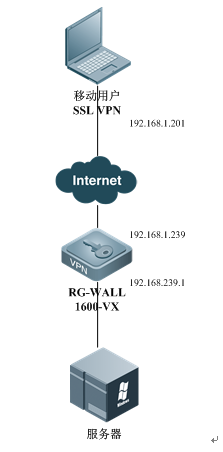

二、网络拓扑

三、配置要点

配置RG-WALL

a、配置SSL VPN资源

b、配置分配用户组、用户、资源

c、内部DNS

d、特征码绑定

e、认证用户和控制

四、操作步骤

配置RG-WALL

a、配置SSL VPN资源

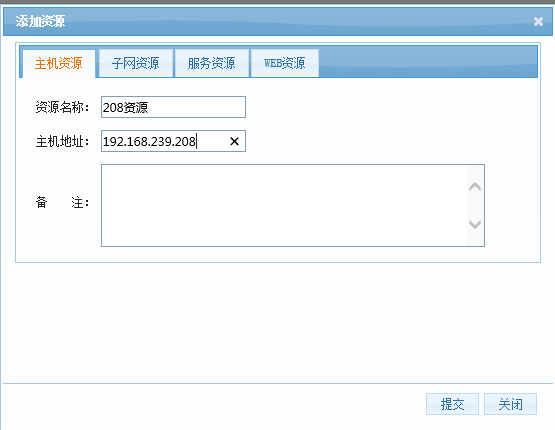

进入SSL VPN--资源管理，添加资源：

主机资源：主机地址资源形式（在此以主机资源做示例演示）

子网资源：子网地址资源形式

服务资源：以服务分类资源形式

TCP应用资源：用户手机SSL VPN客户端接入

b、配置分配用户组、用户、资源

进入SSL VPN--用户组管理，分配用户和资源：

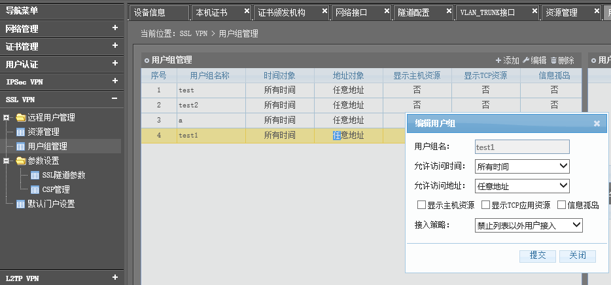

首先添加一个用户组”test1“

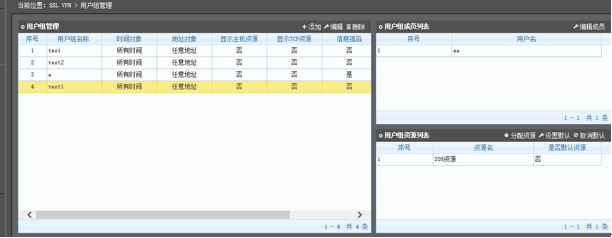

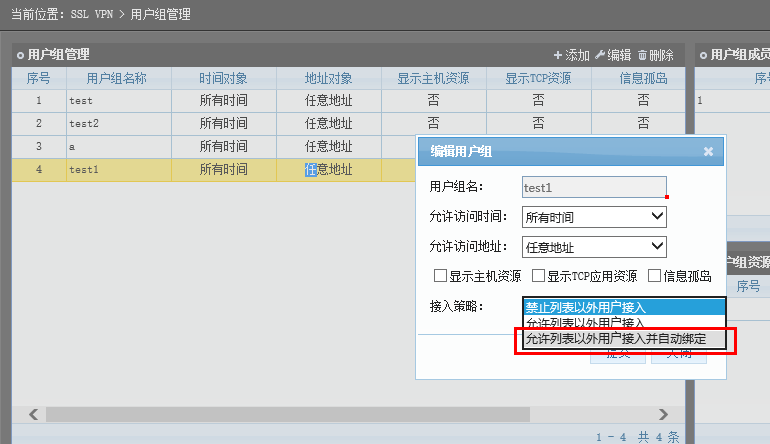

点击添加的 test1用户组，在右边配置界面中分配用户和资源到这个用户组中：

c、内部DNS

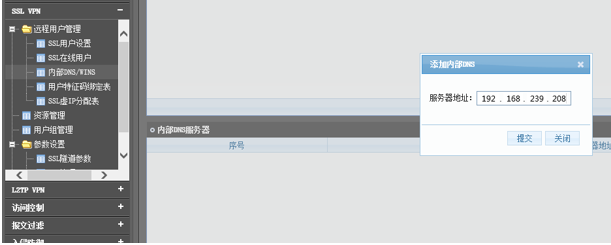

进入SSL VPN--内部DNS服务器，配置内部DNS地址：

d、特征码绑定

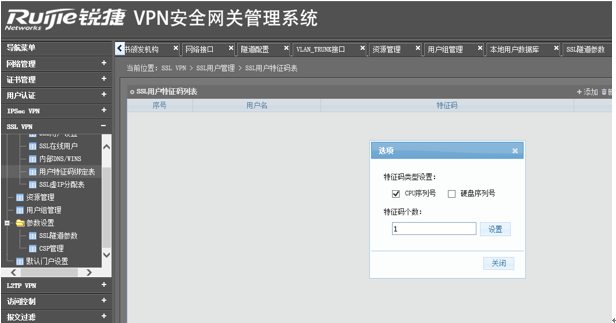

进入SSL VPN--用户特征码表，配置特征码绑定规则：

e、认证用户和控制

认证类型：

网关本地认证：在 用户认证--本地用户数据库 中添加用户登陆即可，也可以使用radius和ldap第三方用户数据库中的用户。 （本节以网关本地认证为示例）

数字证书认证：在 用户认证--认证参数--证书认证 中放行认证证书的CA根证书，可以使用文件证书进行认证

Key认证：可以支持epass1000的私有key，和所有标准CSP接口的Key。

双因子认证：使用Key+本地认证 共同进行认证。

认证控制：

用户认证--认证参数中可以通过证书认证、黑名单、用户USB Key绑定、离线有效期来做认证控制。

五、验证效果

a、使用PC的IE浏览器登陆SSL VPN:

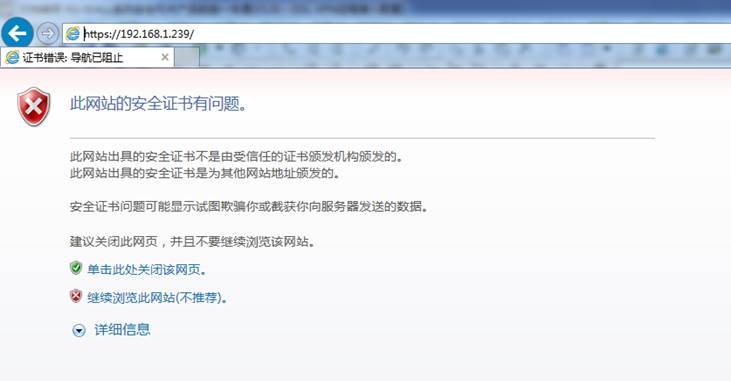

点击继续浏览此网站，这时候IE控件和SSL VPN客户端程序会自动下载安装，请耐心等待一会，

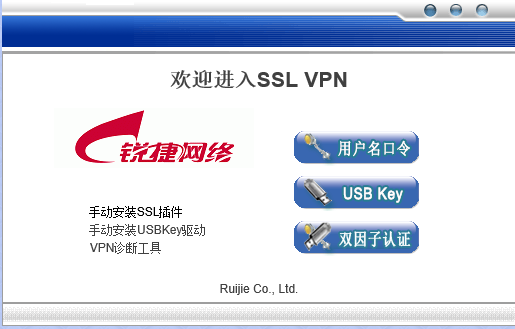

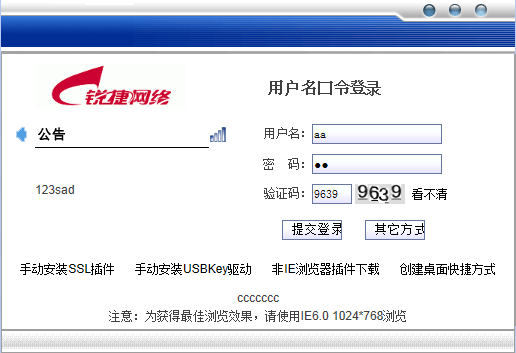

安装完成后进入登陆界面，选择用户名口令，使用本地数据库用户登陆。

点击提交登陆即可进行认证登陆，

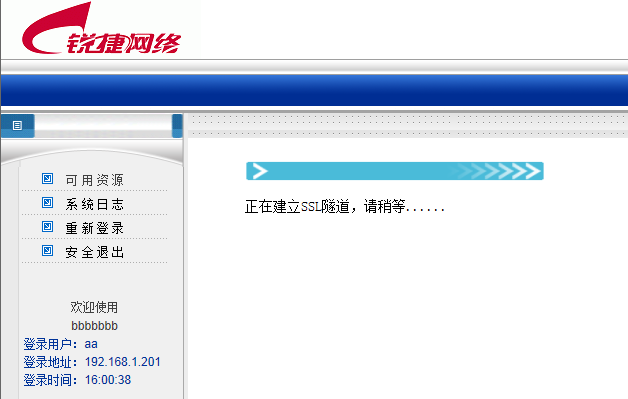

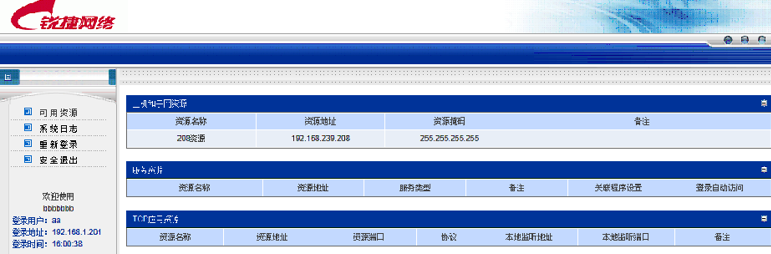

完成协商，

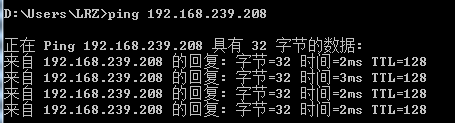

b、查看隧道协商的情况和通信情况：

查看用户在线状态：

c、查看客户端获取到的虚拟IP地址和DNS地址：

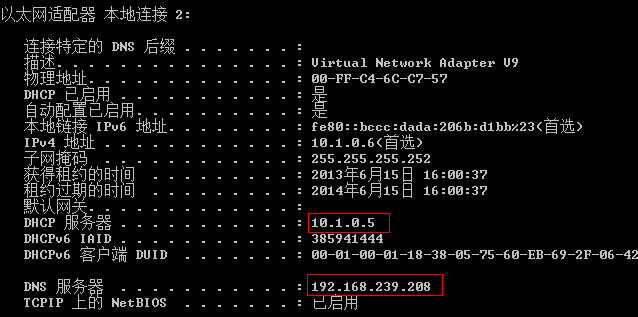

ipconfig/all查看：
