功能原理

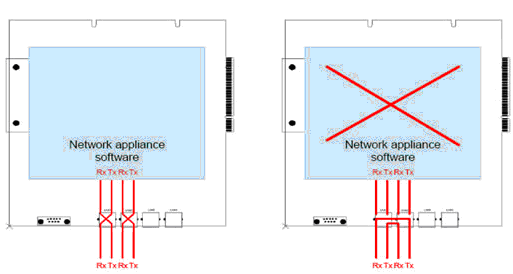

下面图示说明Bypass工作方式。左边是设备正常工作状态下，两个网络的封包都经过应用软件处理后再传播。右边是设备Bypass导通状态，设备的应用程序不再对网络封包进行处理。

设备正常工作状态 设备故障状态，Bypass导通
注：网卡指示灯状态可以显示Bypass状态与正常网卡工作状态，Bypass状态下网卡的指示灯不亮，网卡正常工作时，指示灯亮。

上面简单说明了一下Bypass的控制方式，下面针对Bypass工作原理作一下简要的说明，主要从硬件和软件两个层面来分析。

1、 硬件层面

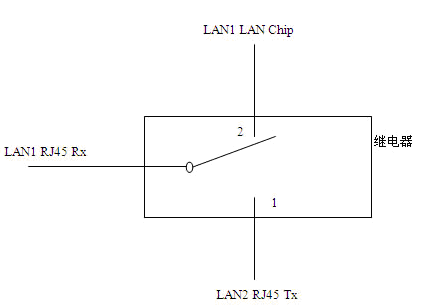

　　 在硬件层面上，要实现Bypass，主要使用的就是继电器。这些继电器主要连接两个Bypass网口的各个网口信号线，下图以其中一根信号线来说明继电器在其中的工作方式。以电源触发为例，当断电的情况下，继电器内的开关将会跳拨到1的状态，即将LAN 1 的RJ45接口上的Rx直接和LAN2 的RJ45 Tx 导通；而当设备上电以后，开关就会导通到2上，这样如果要使LAN1和LAN2 上的网络间通讯，就需要通过这台设备上的应用程序来实现了。
　　

2、 软件层面

之前在Bypass的分类中谈到了GPIO和Watchdog两种方式来控制、触发Bypass，实际上这两种方式都是对GPIO作操作，然后由GPIO来控制硬件上的继电器作相应的跳转。具体一点，就是相应的GPIO如果被置成高电平，那么继电器就相应的跳转到位置1，相反如果GPIO被置成低电平，继电器就跳转到位置2。

另外对于Watchdog Bypass，实际上是在上面的GPIO控制的基础上，增加Watchdog控制Bypass。传统上，当Watchdog生效后，系统会Reset ，但如果使用了Watchdog Bypass功能，则在Watchdog生效后，系统不会Reset，而是将相对应的网口Bypass打开，使设备呈现为Bypass状态。实际这种Bypass，也是通过GPIO来控制Bypass的，只不过这种情况下，向GPIO写入低电平的工作由Watchdog来执行，不需要另外编程来写GPIO。值得注意的是，如果使用了Watchdog Bypass，则Watchdog将不能再实现系统Reset。
